高性能 ZAM 太阳能
地面安装结构制造商
ZAM(锌铝镁)领先供应商
太阳能地面安装结构。 30年保修,
自愈材料,ISO 认证制造
地面安装结构
作为全球领先的太阳能安装结构制造商,Winture 拥有精心定制的全面产品组合,可满足各种太阳能应用的多样化需求。 我们从一开始就坚持最高的质量标准:所有原材料卷材均独家采购自一级上市钢铁制造商,为不妥协的产品质量奠定了坚实的基础。 锌铝镁涂层具有卓越的自愈性能和极高的耐腐蚀性。
为了确保每批原材料符合我们的严格要求,我们的内部 ISO 认证实验室对所有化学和机械参数进行严格检查,作为我们来料质量控制 (IQC) 流程的一个组成部分。 这种严格的测试制度消除了潜在的质量风险并保证了我们产品的可靠性。
凭借最先进的全 CNC 制造设备和全面的质量控制体系,Winture 通过严格的公差控制实现了卓越的制造精度。 我们的月产能为 30,000 吨,始终如一地按时交付订单,甚至可以满足最苛刻的项目进度。
作为行业值得信赖的防腐专家,Winture超越了产品供应:我们与客户紧密合作,优化项目设计和工程解决方案,有效减少本地安装工作量,降低项目成本,提高项目整体效率。
01
高性能太阳能地面安装解决方案

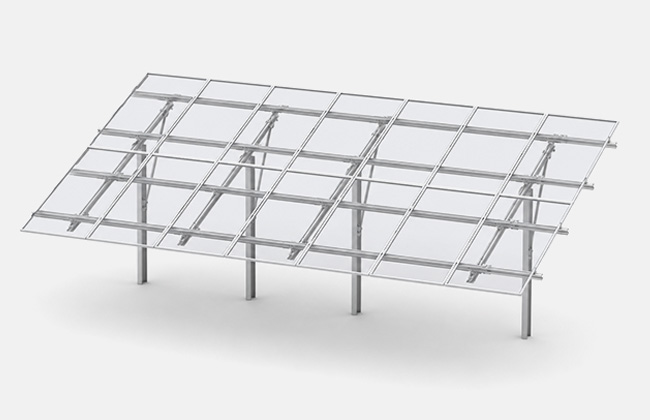

单柱和双柱安装结构是公用事业规模太阳能发电场的支柱,需要结构完整性和成本效益的平衡。温图尔提供工程地面安装解决方案,旨在承受极端的风和雪载荷,同时简化现场组装。

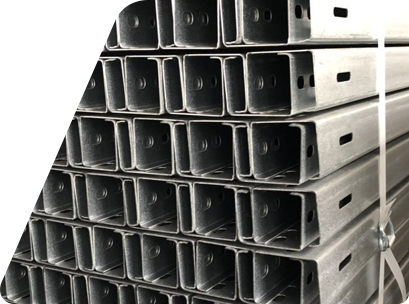

通过利用我们的整合供应链,我们使用优质材料在内部制造所有结构部件锌铝镁 (ZAM)和热镀锌 (HDG)钢。 我们的 ZAM 涂层檩条、椽子和支撑具有卓越的自修复性能,使其成为沙漠、沿海或工业环境中长期投资的理想选择。 在 Winture,我们不仅仅提供机架;我们还提供机架。 我们为 50 年基础设施使用寿命奠定了基础。
02
技术规格
|
项目 |
材料类型 |
年级 |
厚度 |
涂层 |
部分 |
|
专栏帖子 |
热镀锌钢 |
230Mpa/355Mpa/420Mpa |
2毫米 - 6毫米 |
60-120微米 |
C/H 或螺旋桩 |
|
椽 |
ZAM钢铁公司 |
230Mpa/355Mpa/420Mpa |
1.5毫米 - 4毫米 |
ZM 275/350/430 |
C 型或 U 型截面 |
|
檩 |
ZAM钢铁公司 |
230Mpa /355Mpa/420Mpa |
0.9毫米-3毫米 |
ZM 275/350/430 |
C、U 或 2/W 截面 |
|
支撑 |
ZAM钢铁公司 |
230Mpa/355Mpa/420Mpa |
1.5毫米 - 3毫米 |
ZM 275/350/430 |
C、U 或 L 角 |
|
板/夹板 |
ZAM 或 HDG |
230Mpa/355Mpa/420Mpa |
定制 |
ZM 275-430/60-120 微米 |
L 型角/定制 |
合规标准
热镀锌标准:
ASTM A123/A123M
EN ISO 1461
AS/NZS 4680
GB/T 13912
ZAM标准:
EN 10346
ASTM A1046
T/CSTA 0077
YB/T 4761
JIS G 3323
测试标准:
ISO 9227(盐雾)
EN ISO 12944(C1-C5 腐蚀类别)
03
行业领先的保修
Winture 提供了15年结构保修以及以性能为支撑的30年防腐保修对于ZAM
成分。 我们的结构设计即使在 C5-M(海洋)环境中也能保持完整性。
|
环境(ISO 12944-2) |
涂层重量(克/平方米) |
无红锈(年) |
无穿孔(年) |
|
C2/C3(农村/城市) |
180–275 |
30 |
35 |
|
C4(工业) |
350 |
25 |
35 |
|
C5-M(海洋/沿海) |
600 |
25 |
30 |
04
为什么选择 Winture 地面安装?
Winture 提供了15年结构保修以及以性能为支撑的30年防腐保修对于ZAM
成分。 我们的结构设计即使在 C5-M(海洋)环境中也能保持完整性。
ZAM自我修复技术:
我们的 ZAM 涂层型材在切割边缘具有独特的自修复效果,无需现场修补并防止过早腐蚀。
一级物质保障:
我们的原材料 100% 源自一级上市钢厂,具有完整的 MTC(材料测试证书)可追溯性。

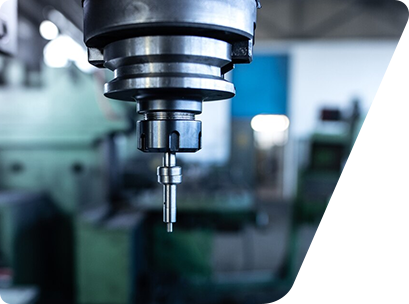

毫米级数控精度:
利用全自动数控生产线,我们保持严格的尺寸公差,确保无缝现场螺栓连接,无需焊接。

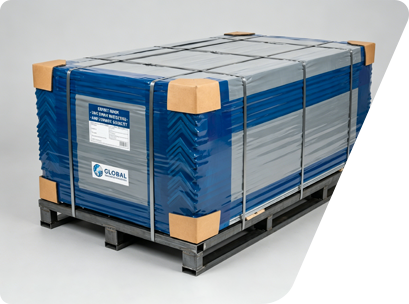

优化物流:
组件使用标准化 SOP 和适航包装进行捆绑,并带有定制标记,以便于现场材料管理。
05
Winture 能力:质量的支柱
质量保证:
采用闭环PDCA体系管理,涵盖IQC、IPQC、FQC、OQC。

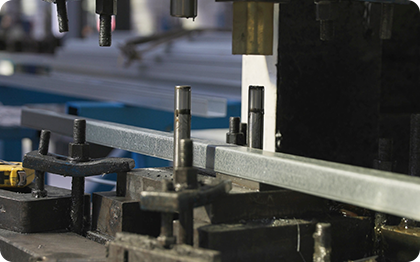

先进制造:
月产能 30,000 吨,配备高速数控冲压成型线。

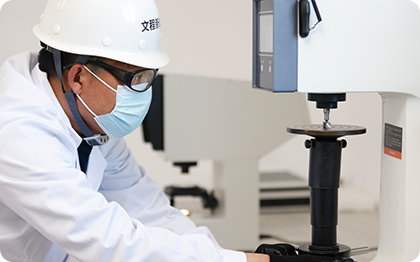

ISO 认证实验室:
每批次均进行内部直读光谱仪化学分析和通用机械测试。
