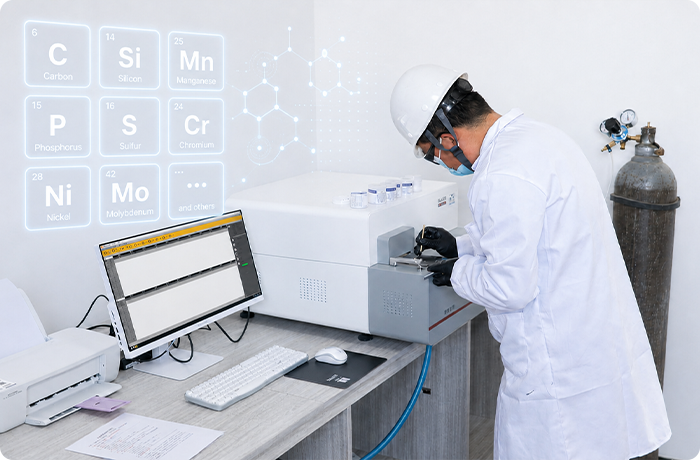

OES 光谱仪是验证来料钢是否符合其声明等级的主要工具。电火花激发小表面样品，发射的光谱同时识别每种合金元素的浓度：碳 (C)、硅 (Si)、锰 (Mn)、磷 (P)、硫 (S)、铬 (Cr)、镍 (Ni) 钼 (Mo) 等。

为什么这很重要：

标有 Q355B 且碳含量超出规格的卷材在生产条件下将无法达到 355 MPa 的屈服强度。含硫量较高的角钢批次会导致低温下脆性断裂的风险。 OES 分析可以在材料进入我们的生产线之前发现这两个问题，而不是在项目现场发生结构故障之后。

测试输出：

完整的元素成分报告、与等级规格限制的比较、通过/失败状态。作为 IQC 文件的一部分提供给客户。

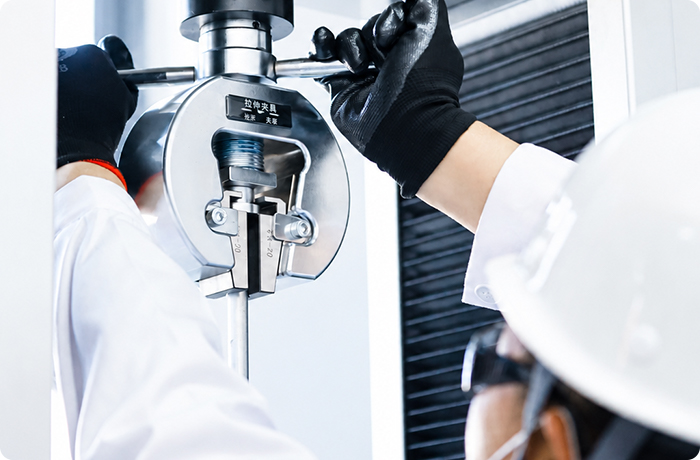

万能试验机将受控拉伸载荷施加到从实际生产批次切下的标准化试样上。它测量并记录完整的应力-应变曲线，从中计算屈服强度、拉伸强度和断裂伸长率。

测量参数：

屈服强度（ReH或Rp0.2，MPa）

拉伸强度（Rm、MPa）

断裂伸长率（A%，根据 ISO 6892-1 / ASTM E8M）

为什么这很重要：

不满足Q355B屈服强度的太阳能桩在达到设计荷载之前会在风荷载作用下变形。未达到 ASTM A572 Gr.50 拉伸强度的塔腿构件会在结构分析中产生未定义的安全裕度。机械测试是直接确认材料的性能符合设计。

测试输出：

应力-应变曲线、测量的 Rp0.2 / Rm / A% 值、与规格的比较、通过/失败。提供 IQC 文件。

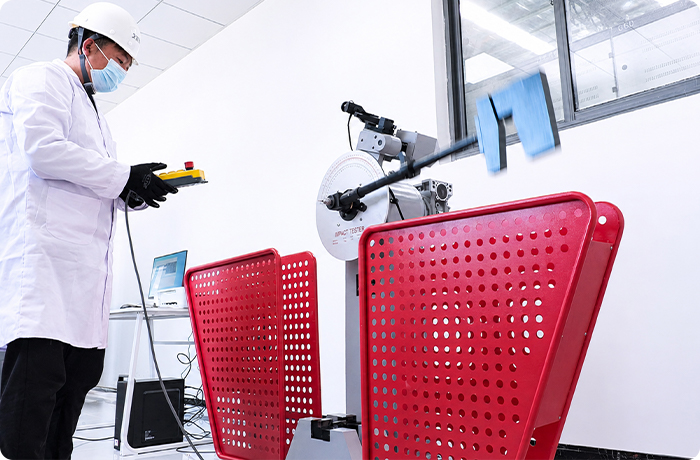

夏比冲击试验测量标准化缺口试样在突然冲击下断裂时吸收的能量
— 量化材料在低温下的抗脆性断裂能力。

当需要进行此测试时：

高海拔、高纬度或寒冷气候设施中的输电塔（设计温度≤−20°C）

指定要求冲击保证等级的结构钢：

Q355B 路基 D 和 E、EN 10025 S355J2、ASTM A572 Gr.50（符合 CVN 要求）

脆性断裂是一种安全关键失效模式的石油和天然气结构

测试输出：

指定测试温度下的吸收能量（焦耳），与规格最小值比较，通过/失败。

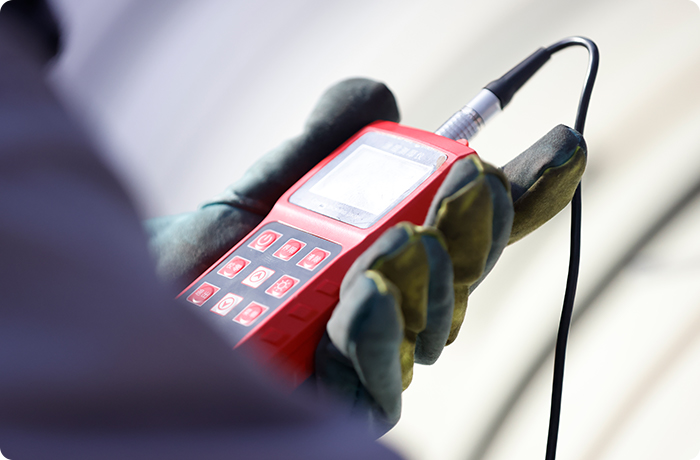

HDG 工艺后，对镀锌结构件的所有表面进行电磁涂层厚度测量。根据 ISO 1461 协议，每个构件面至少进行 5 个点的测量，覆盖被认为最容易受到薄涂层影响的区域：尖角、复杂的几何形状和角度的内表面。

适用标准：

ISO 1461、EN ISO 1461、ASTM A123 / A153

验收标准：

太阳能安装结构：局部最小值≥55μm，平均值≥85μm

输电塔杆：局部最小值≥70μm，平均值≥90μm

增强规格（沿海C5-M）：平均≥100μm，按项目商定

测试输出：

按表面位置、平均值和最小值、通过/失败列出测量结果。作为 FQC 文档的一部分提供。

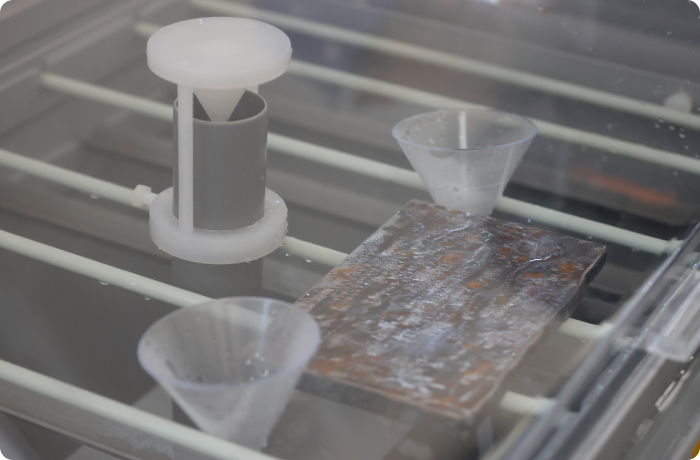

盐雾室将涂层样品置于 35°C 的连续 5% NaCl 雾中，这是标准化的加速腐蚀环境 (ISO 9227 / ASTM B117)。它用于验证涂层系统在与每个腐蚀等级相对应的模拟使用条件下的性能是否符合规定。

使用的测试协议：

测试验证的内容：

HDG 涂层上出现第一次可见红锈的时间； ZAM 涂层样品切割边缘首次出现红锈的时间；长时间暴露后涂层附着力保持力。结果构成了 Winture 25-30 年涂层保修承诺的经验基础。

测试输出：

每个检查间隔的带时间戳的照片记录、锈迹面积百分比、最终通过/失败。内部保留；提供给需要扩展腐蚀验证的客户。
