格林菲尔德通讯塔（地面塔）
Greenfield 塔楼是地面安装的网格钢结构，专为开放地形（农村地区、村庄郊区、山脊和工业场地）而设计，这些地区有可用土地且信号覆盖范围是主要设计目标。它们为 4G/5G 移动网络、广播中继、点对点微波链路和多运营商基站共享提供最佳天线仰角和扇区化。
耐用的电信塔
全球部署
信号无边界
— 新建、屋顶和专用塔式结构。
通讯塔
5G 推出计划要求比 4G 基础设施更快的塔部署、更大的天线负载能力和更严格的尺寸公差。 Winture 为电信运营商、铁塔公司和 EPC 承包商制造自承式网格塔和屋顶框架——从 1500 万个农村绿地站点到 3-1500 万个城市屋顶安装，其中建筑集成和屋顶荷载限制是关键限制。
所有塔架均在我们的工厂预组装，以便在热浸镀锌之前进行安装验证，并按照安装顺序作为预先分类的捆绑套件进行运输，并提供 30 年的防腐保修和 50 年的结构设计寿命。内部 CNC 角钢生产线、两个使用 99.999% 纯锌锭的专用镀锌池以及完整的 IQC 到 OQC 质量体系可确保大批量塔项目的结构可靠性一致。
专业塔类型

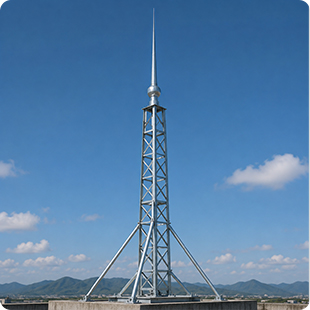

防雷塔
专为避雷针或导体支撑而设计的自支撑或拉线网格结构。用于变电站、炼油厂、化工厂和大型工业设施，这些设施的过程设备存在雷电风险，需要专门的保护基础设施。结构设计考虑了避雷针系统的静态尖端载荷以及全高度的风载荷。混凝土基座上的高度通常为 10m 至 30m。

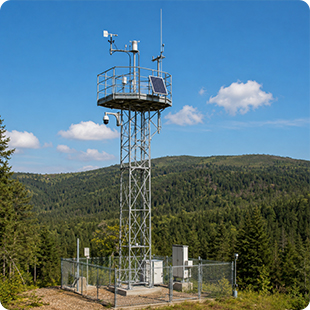

森林环境监测塔
网格塔旨在支持用于森林火灾探测、野生动物监测、空气质量测量和水文传感的传感器包、摄像机和通信设备。集成了多层平台，可将传感器安装在不同的高度。攀爬保护系统（安全笼或防坠栏）是标准配置。选择符合远程站点访问限制的基础类型 - 通常是用于森林环境的钻孔桩或螺旋桩。

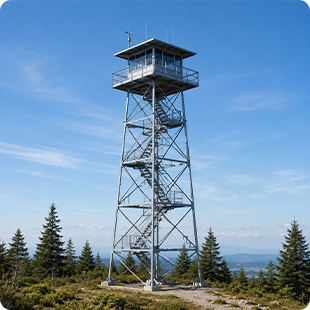

瞭望塔
带有封闭式或开放式观景台的钢结构塔，设计用于边境监视、交通监控或旅游观景平台。平台甲板专为载人荷载（≥4 kN/m²）而设计，并配有符合当地建筑规范要求的周边安全栏杆。高度15m至50m。

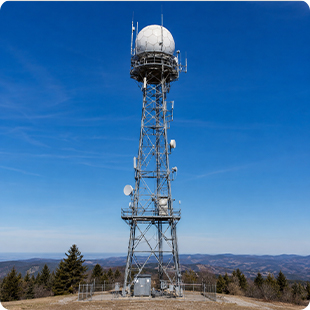

气象广播雷达塔
用于气象雷达、电视/无线电广播天线和导航设备的精密制造的网格桅杆结构。天线接口尺寸和平台水平度按照严格的公差制造，以满足设备供应商的规格。在设计阶段验证振动频率特性，以避免与旋转雷达设备发生共振。
01
产品特点

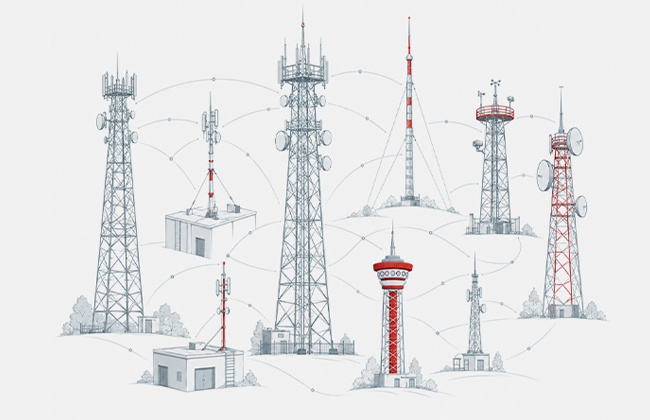

塔式概述
|
塔式 |
高度范围 |
基础 |
主要应用 |
主要特点 |
|
莱迪思格林菲尔德大厦 |
15m-60m |
混凝土隔离桩/钻孔桩 |
农村4G/5G、广播、微波中继 |
最大天线负载，多运营商共享 |
|
屋顶杆/框架 |
3m-15m |
屋顶地脚螺栓/女儿墙框架 |
城市CBD、住宅屋顶、工业建筑 |
重量轻、屋顶荷载低、安装快速 |
|
防雷塔 |
10m-30m |
混凝土基座 |
工业设施、变电站、炼油厂 |
单一用途、高尖端负载，适用于杆/导体 |
|
森林/环境监测塔 |
15m-40m |
钻孔桩/混凝土 |
火灾探测、野生动物监测、气象站 |
具有攀爬保护的多平台通道 |
|
瞭望塔 |
15m-50m |
混凝土铺展/钻孔桩 |
边境管制、交通、旅游 |
平台甲板设计，集成安全栏杆 |
|
气象雷达塔 |
20m-60m |
混凝土铺展基础 |
气象雷达、广播桅杆 |
严格的振动控制，设备平台 |
|
广播雷达塔 |
20m-80m |
混凝土铺展基础 |
电视/广播、导航 |
高精度天线接口尺寸 |
|
射击训练塔 |
10m-30m |
混凝土铺展 |
军事训练 |
防爆设计注意事项 |

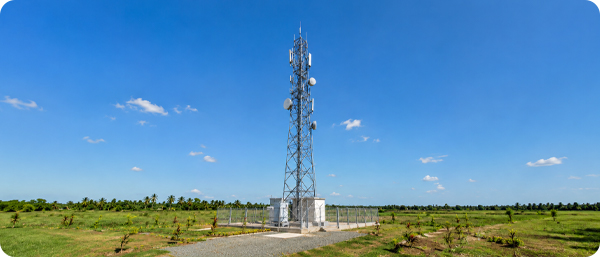

格林菲尔德通讯塔（地面塔）
Greenfield 塔楼是地面安装的网格钢结构，专为开放地形（农村地区、村庄郊区、山脊和工业场地）而设计，这些地区有可用土地且信号覆盖范围是主要设计目标。它们为 4G/5G 移动网络、广播中继、点对点微波链路和多运营商基站共享提供最佳天线仰角和扇区化。
结构特点：
角钢格架或钢管格架结构
灵活高度：15m至60m，或根据项目要求定制
基础：混凝土隔离垫或钻孔桩基础，以匹配土壤承载力
多重承载能力强：同时安装多天线、RRU、馈线、维护平台
根据 ISO 1461 热浸镀锌至 ≥90μm； 30年防腐质保；适用于沿海 (C5-M) 和工业 (C4) 环境
额定风载荷：根据当地 ASCE 7 / TIA-222 / EN 1991-1-4 或国家标准风速区设计
主要优点：
覆盖半径广——高海拔信号传播无阻碍
可扩展设计：未来的天线添加和负载升级可纳入初始结构设计
50年结构设计寿命——使用寿命长，减少塔架更换频率
适用于高负载、多运营商共享基站：降低每个运营商的基础设施成本

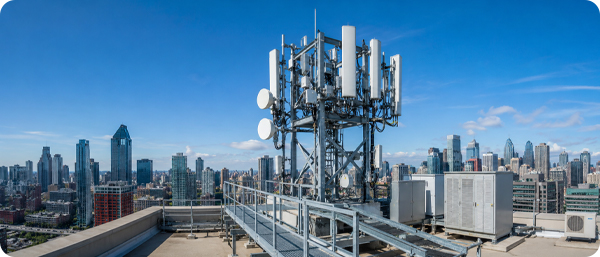

屋顶通讯塔（屋顶安装塔）
屋顶塔专为征地不切实际或被禁止的城市环境而设计，屋顶房地产是可用的部署选项。他们将天线高度延伸到中央商务区、住宅区和工业建筑屋顶的建筑护墙上方，这些地方的建筑高度已经提供了部分覆盖。
结构特点：
屋顶安装杆、屋顶桁架框架或女儿墙延伸支架
高度：3m至15m，尽量减少对建筑外观的视觉影响
安装在现有建筑物屋顶和女儿墙上 - 无需征用土地
轻量化设计：最大限度地减少现有建筑板上的额外结构荷载
快速安装：1-2 天现场安装，无需重型起重设备
表面处理选项：热镀锌或环氧漆+聚氨酯面漆，以实现建筑协调
主要优点：
无需征地，建设成本低，部署快
城市垂直致密化的理想选择——填补高层区域的覆盖空白
灵活配置：适应不同的屋顶结构和女儿墙几何形状
建筑风格谨慎：纤薄的外形设计与建筑协调一致
02
产品特点
|
范围 |
格林菲尔德大厦 |
屋顶塔 |
|
高度 |
15m-60m（可定制） |
3m-15m |
|
材料 |
Q235B /Q355B角钢 |
Q235B /Q355B角钢或管材 |
|
防腐 |
热镀锌 >90um (ISO 1461) |
HDG或环氧+PU涂料系统 |
|
防腐保证 |
30年 |
30 年（HDG）/ 10 年（油漆） |
|
结构设计寿命 |
50年 |
50年 |
|
基础 |
隔离混凝土/钻孔桩 |
屋顶地脚螺栓/女儿墙框架 |
|
设计标准 |
TIA-222/ ASCE 7/ EN 1991 /本地 |
TIA-222/ EN 1991/当地标准 |
|
组装方法 |
仅螺栓，无现场焊接 |
仅螺栓，无现场焊接 |
|
载荷标准（螺栓） |
ASTM A394/ EN 14399 |
ASTM A394/ EN 14399 |
03
保修单
30
年
防腐保证：
热镀锌涂层30年。根据 ISO 1461，涂层厚度≥90μm，使用 99.999% 纯锌锭。在规定的腐蚀环境等级内的正常户外使用条件下，无明显的锈蚀、剥落或涂层失效。
50
年
结构设计寿命：
根据适用的结构设计标准，50 年。
注意：保修的条件是按照 Winture 的装配图进行安装并在指定的环境腐蚀性等级内使用。
沿海或工业环境 (C4–C5-M) 应在订购阶段声明，以确保适当的涂层规格。
04
产品亮点

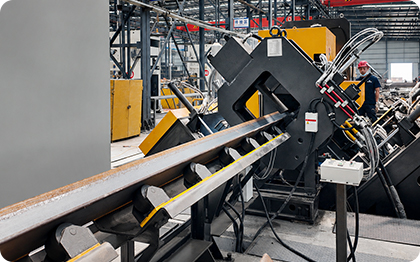

完全内部数控角钢制造
多塔项目的精度 所有角钢构件均在 Winture 的 CNC 高速生产线上进行切割、冲压和调整。所有生产批次中一致的螺栓孔图案和构件几何形状可确保现场组装过程中的可靠装配，这对于多塔部署计划至关重要，因为在数百个地点重复相同的塔设计。
Tier 1 原材料，100% 来料检验
所有角钢均来自 Tier 1 认证工厂。 Winture 的 ISO 认证实验室对每批进货的化学成分和机械性能进行了验证。每次交付时都会提供 MTC 文档。

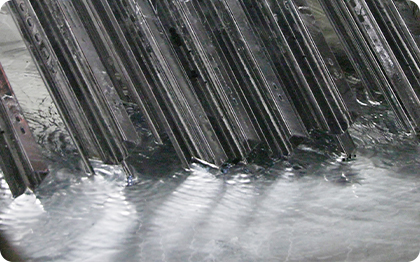

内部热浸镀锌
99.999% 纯锌，符合 ISO 1461 标准 两个专用镀锌池使用 99.999% 纯锌锭，涂层厚度达到 ISO 1461 90μm 至 120μm。所有镀锌产品均享有 30 年防腐保修，适用于沿海 (C5-M) 和工业 (C4) 环境。涂层厚度和均匀性通过每个生产批次的内部测量和盐雾测试来验证。

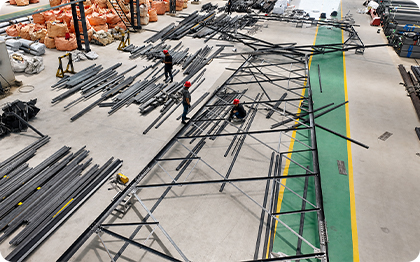

组装前工厂检查
镀锌前验证 每个塔架在镀锌前均在 Winture 工厂内完全组装，以验证螺栓孔对准和所有连接节点的结构装配。在镀锌锁定几何形状之前，尺寸偏差在此阶段得到纠正。这消除了导致电信调试时间表延迟的现场返工。
全周期质量保证
IQC 到 OQC 每个塔组件都通过 Winture 的四阶段 PDCA 质量环：IQC（原材料验证）→ IPQC（制造过程中的尺寸检查）→ FQC（最终几何形状和镀锌厚度）→ OQC（装运前包装和文档）。

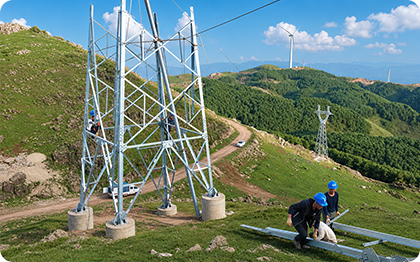

模块化安装——无需现场焊接
所有结构连接均使用符合 ASTM A394 或 EN 14399 标准的高强度螺栓。现场无需空气焊接，减少了熟练劳动力的要求，并且无需焊接设备即可在远程位置进行安装。模块化施工减少现场施工时间和人工成本高达20%
05

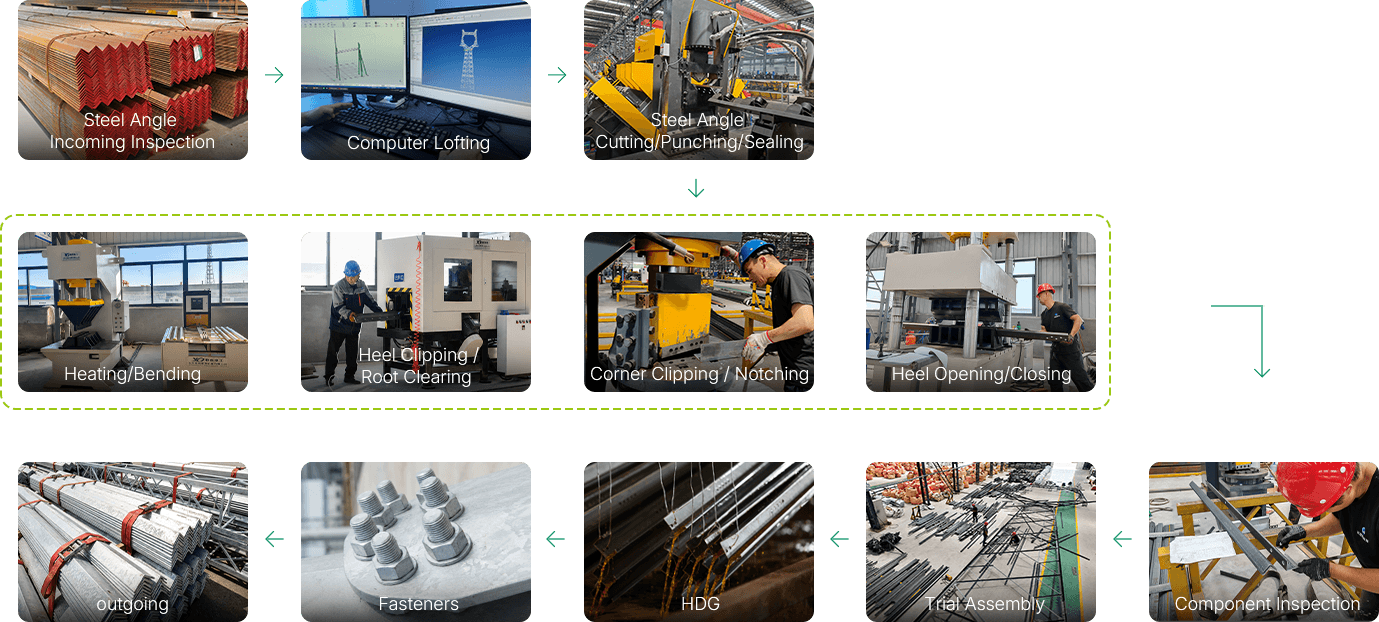

Winture 的价值链
06
质量管理
每个输电塔组件均通过 Winture 的全周期 PDCA 质量循环，并在每个生产阶段设有特定的检查点：

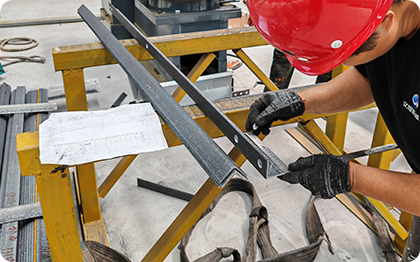

进料检验
MTC验证：
化学、机械、涂料
生产过程质量控制
尺寸、表面、焊接
试装
成品质量控制
镀锌厚度、表面
成品质量控制
包装、文件
点击IQC/IPQC/FQC/OQC查看每个阶段的具体检验参数和验收标准。
07
制造能力
Winture 拥有 ISO 9001、ISO 14001 和 ISO 45001 认证。电力塔生产设备：
|
设备 |
数量 |
|
高速数控生产机 |
8套 |
|
角度切割机 |
1套 |
|
角度调整机 |
1套 |
|
折弯机 |
1套 |
|
热镀锌线 |
2套 |
30,000 公吨 月产能
探索完整的制造能力08
包装及运输
捆绑
使用镀锌钢带按构件标记（腿、对角线、水平、辅助支撑）对塔架构件进行分类和捆绑。
标记编码捆绑
每捆均标有塔标、构件类型、件数、安装顺序，与安装图相符，无需二次分拣，可直接现场部署。
预组装试件标记
经过试装验证的构件在拆卸和镀锌之前都会打上匹配的装配标记。
托盘包装：
捆绑的部件进行托盘包装和拉伸包装，以确保容器稳定性。
集装箱装载
专为20英尺和40英尺标准集装箱设计；每批货物均提供装载计划。
09
ISO 认证实验室
所有输电塔钢都经过系统的实验室测试——从进料角钢到成品镀锌构件。
重点测试：化学成分（OES光谱仪）、机械性能（屈服强度、拉伸强度、延伸率、夏比冲击）、涂层厚度、附着力、耐盐雾性能。所有测试均按照 ISO、ASTM、EN 和 IEC 标准进行。
10
为什么选择 Winture 作为输电塔？
预装工厂检验：
每座塔都在我们的工厂内完全组装，然后进行镀锌，以验证螺栓孔对齐和结构配合，从而消除了延迟电信网络调试的现场返工。
30年HDG防腐质保+50年结构设计寿命：
以使用 99.999% 纯锌锭的内部镀锌和符合 ISO 1461 的涂层验证为后盾——明确说明，不含糊。
多塔方案能力：
30,000 吨月产能、CNC 制造一致性和捆绑编码装运包装支持大容量运营商和塔公司部署计划。
100%质量全程可追溯：
每个塔装运的 IQC → IPQC → FQC → OQC 文件，由我们的支持
ISO 认证的内部实验室：
标准提供 MTC、尺寸报告和镀锌测试报告。
准时交货保证：
优化的生产计划可确保满足承诺的交货时间，支持您的网络部署里程碑计划。
极具竞争力的厂家直销价格：
内部角钢制造、数控加工和镀锌消除了整个供应链的中间成本。
