太阳能车棚安装结构|
为您的停车场供电
将有顶停车场转变为分布式能源资产
— 从当天起就内置了集成电动汽车充电基础设施
太阳能车棚安装系统
农业光伏装置——安装在活跃农田上方的太阳能电池板——需要围绕农作物设计结构，而不仅仅是围绕电池板。标准地面安装系统优化了每个面板的最大能源产量。农业光伏结构设计必须同时优化作物光照要求、农业机械间隙、田间作业行距以及当地土地使用法规合规性。
Winture 的太阳能农业支架系统专为双重土地使用而设计。结构高度、行距、柱距和遮光率都是作物特定的变量——我们根据您的作物类型、当地纬度和场地条件配置每个项目。所有钢部件均采用来自 1 级工厂的 ZAM（锌铝镁）涂层卷材，具有 30 年不生锈保修和自愈尖端保护，使系统在作物轮作期间免维护。
01
什么是太阳能车棚安装系统？

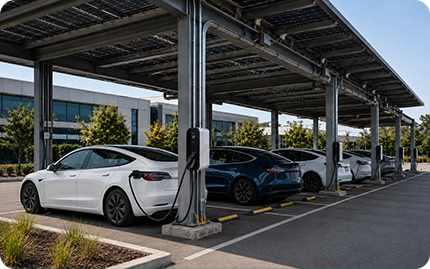

太阳能车棚是一种独立式顶篷结构，将车辆遮蔽物与太阳能电池板安装结合在一起。车库屋顶安装了太阳能电池板，用于发电，而下面的结构则为停放的车辆提供遮阳和防风雨保护。
与屋顶太阳能不同，屋顶太阳能受到屋顶负载能力、方向和结构通道的限制，太阳能车棚是专门建造的结构，不受现有建筑设计的限制。这使得它们成为大型平面停车场的首选太阳能解决方案，这些停车场的屋顶要么不可用、面积不足，要么结构不合适。
Winture 生产完整的结构钢套件：柱、主梁、次梁、檩条、支撑和底板 - 全部来自同一家工厂，并具有匹配的生产计划和一致的尺寸公差。
应用场景

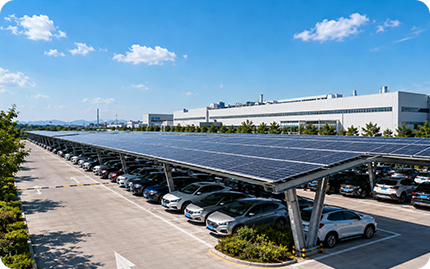

大跨梁设计（净跨高达 15m）支持多排布局，无需中间柱，保留车辆循环车道和紧急车辆通道。结构负载能力是针对双面组件重量以及区域雪荷载（高达 1.5 kN/m²）和风荷载（高达 60 m/s，可根据现场定制）而设计的。
适用于：购物中心、物流园区、制造设施、电动汽车充电基地、机场地面交通区。

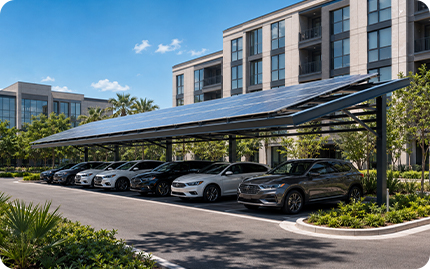

细长型立柱（≤150×150mm）可最大限度地减少视觉障碍，同时保持结构完整性。可选配标准 RAL 颜色的粉末涂层颜色饰面，以与建筑外观相协调。集成 LED 照明导管布线已按照标准预先设计成柱和梁部分。
适用于：公寓大楼、酒店停车场、办公园区、医院员工停车场。

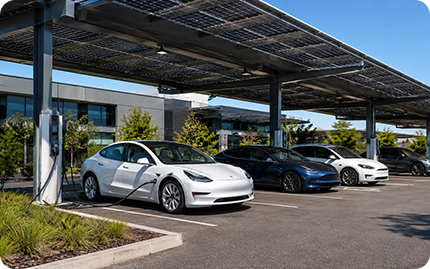

Winture 的车棚框架包括预先设计的电动汽车充电基础设施集成作为标准配置，而不是作为附加组件。这包括：
这消除了车库建成后增加电动汽车基础设施的改造成本和结构中断。
02
产品参数
|
范围 |
规格 |
|
材料 |
Q235B / Q355B 钢；用于檩条和次要构件的 ZAM 涂层卷材 |
|
柱截面 |
方形空心型钢（SHS）或H型钢；可定制 |
|
防腐-结构 |
热浸镀锌 >65um (ISO 1461) |
|
防腐 - 檩条/椽子 |
ZAM涂层（参见下面的保修表） |
|
间隔配置 |
单排/双排/多排 |
|
净跨度 |
最长15m（单柱排）；可定制 |
|
柱高 |
2.5m-5.0m（可定制） |
|
屋顶板倾斜 |
5°-15°标准；提供定制角度 |
|
雪荷载 |
高达 1.5 kN/m2（特定场地设计） |
|
风荷载 |
高达 60 m/s（根据场地设计） |
|
组装方法 |
仅螺栓，无现场焊接 |
|
设计使用寿命 |
25年 |
03
保修单
结构缺陷保修：
10年，涵盖正常使用条件下的材料缺陷和结构故障
（不包括车辆碰撞、安装不当或自然灾害超过设计载荷造成的损坏）。
设计使用寿命：正常环境条件下25年。
ZAM 涂层保修（檩条、椽子、次要构件）：
|
大气腐蚀性等级 (ISO 12944-2) |
C2 |
C3 |
C4 |
C5-L |
C5-M |
C5-H |
|
双面最小涂层重量 (g/m2) |
180 |
275 |
275 |
350 |
450 |
600 |
|
无红锈保修期（年） |
30 |
30 |
30 |
25 |
25 |
25 |
|
无腐蚀穿孔保修（年） |
35 |
35 |
35 |
30 |
30 |
30 |
HDG涂层保修（柱、主梁）：
热镀锌涂层25年防腐质保；正常使用条件下无明显生锈、剥落现象。
C5-M 或 C5-H 环境（沿海或工业）中的项目应联系 Winture 的技术团队以获取升级的涂层规格。
04
产品亮点
双用途资产——车辆方舱+发电
车棚结构同时具有两种功能：有顶棚的停车场可以保护车辆免受日晒、雨淋、冰雹和雪的侵袭；太阳能电池板安装平台可产生清洁电力，供现场消费、电动汽车充电负载或电网输出。单一资本投资可创造两个收入来源——降低能源成本和停车基础设施。

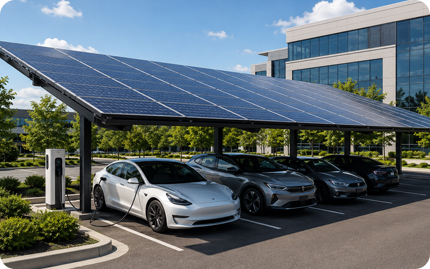

电动汽车充电集成 - 预先设计，而非改装
电动汽车充电电源线、电缆桥架的导管布线 主梁上的支架和柱基处的接地连接点均按照标准预先设计到 Winture 车棚结构中。稍后添加电动汽车充电器只需要布线和充电设备，无需进行结构修改。这使得电动汽车车队扩展的安装面向未来，无需额外的结构工程资本支出。
ZAM 涂层 — 30 年不生锈保修，切边自我修复
檩条、椽子和次要结构构件由 ZAM（锌铝镁）涂层钢制成。 ZAM 的自愈机制可保护切割边缘和冲孔（最脆弱的腐蚀起始点），使系统在保修期内免维护，即使在沿海和高湿度停车环境中也是如此。

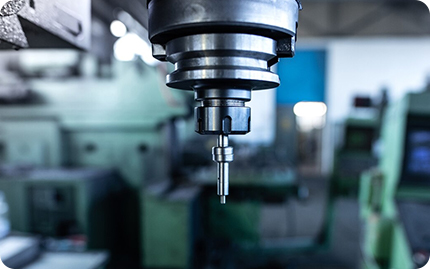

完全内部 CNC 制造 — 严格的公差、快速的现场组装
所有结构型材均在 Winture 的 CNC 生产线上制造，符合严格的尺寸公差。所有梁、柱和檩条上一致的孔图案意味着现场螺栓固定组装无需现场钻孔或调整，这对于大型商业车棚项目至关重要，因为组装速度直接影响项目经济性。
Tier 1 原材料，100% 来料检验
所有钢材均来自一级认证钢厂。 Winture 的 ISO 认证实验室对每批进货的化学成分和机械性能进行了验证。每次交付时都会提供 MTC 文档。
无需现场焊接 — 更安全、更快速、更可预测

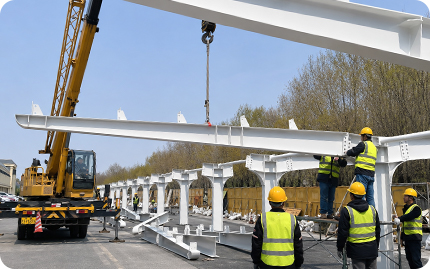

所有连接均为螺栓连接。现场无需焊接设备、动火作业许可证或经过认证的焊工。装配人员可以是普通钢架工，降低熟练劳动力成本，简化现场安全管理。标准 100 车位车棚项目通常在 5 至 7 个工作日内完成组装。
05
包装及运输
捆绑
使用镀锌钢带按类型（柱/主梁/次梁/檩条）和长度捆绑组件。
区域编码标记：
捆绑标签包括与项目安装图纸相匹配的车位编号和组件代码，从而减少大型商业车棚项目的现场分类时间。
托盘包装
捆绑组件经过托盘包装和拉伸包装，以确保集装箱稳定性和起重机升降兼容性。
标签
产品名称、型号、数量、重量、批号、目的地。
集装箱装载
针对20英尺和40英尺标准干货集装箱进行了优化；每批货物均包含集装箱装载计划。
06
质量管理
每个车棚结构部件均通过 Winture 的全周期 PDCA 质量环：
对来料线圈进行 IQC
成型和冲压过程中的 IPQC
成品部分的 FQC
出货前OQC
点击IQC / IPQC / FQC / OQC查看每个阶段应用的具体检验参数。
08
Winture 的价值链

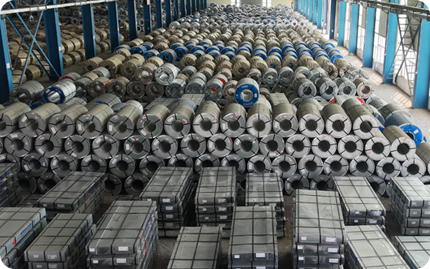

线圈

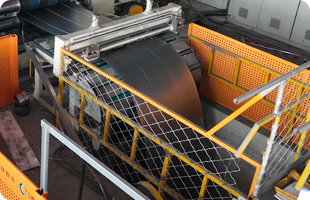

切片

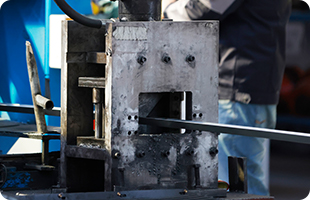

成型

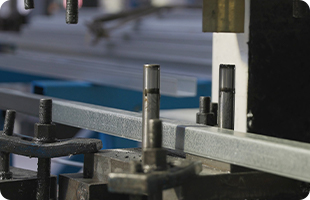

冲孔

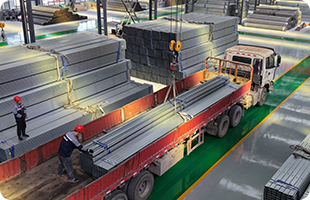

传出

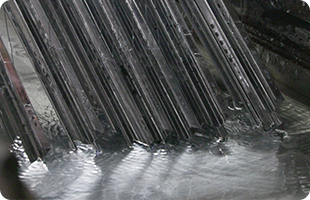

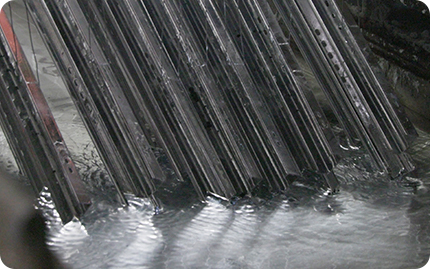

热镀锌

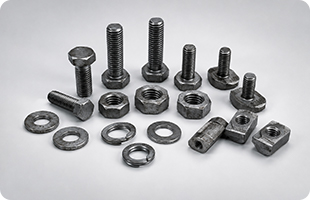

紧固件

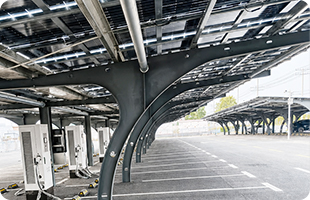

柱/梁/檩条
10
为什么选择 Winture 作为太阳能车棚安装系统？
电动汽车充电基础设施集成包括：
电动汽车充电器的导管套管、电缆桥架支架和接地点均预先设计到车棚结构中，无需额外成本，从而无需在以后添加电动汽车充电时进行昂贵的结构改造。
仅螺栓、无焊接组件：
更快的现场安装、更简单的劳动力要求、无需动火作业许可证 - 直接降低您的安装成本和项目时间表。
统一保修，明确规定：
10年结构缺陷保修； 25年ZAM涂层不生锈保修（C2-C4环境）； 25 年设计使用寿命——产品和涂层覆盖范围之间没有任何歧义。
极具竞争力的厂家直销价格：
内部制造、卷材加工和镀锌消除了整个供应链的中间成本。
100%质量全程可追溯：
每次交货时都有 IQC → IPQC → FQC → OQC 文档，由我们经过 ISO 认证的内部实验室提供支持。标准提供 MTC 和尺寸检验报告。
准时交货保证：
优化生产
