太阳能地面基础：

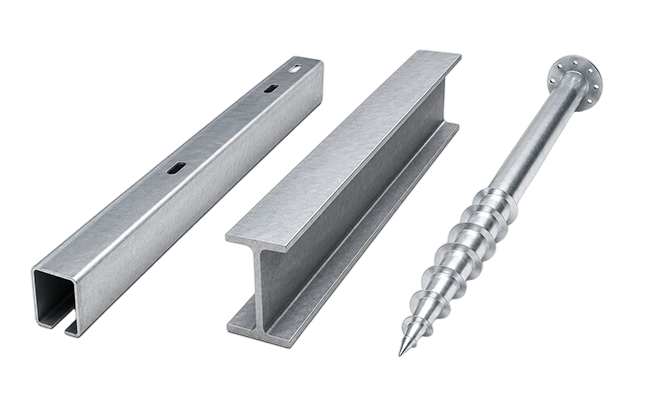

C 型钢、H 型钢和螺旋桩解决方案
土壤匹配。工厂镀锌。准备开车
地面基础
建立基础是任何太阳能项目现场做出的第一个决定，错误的选择会导致数周的返工。作为整个安装结构的主要承重和接地元件，地桩必须精确匹配实际土壤条件：承载能力要求、腐蚀暴露等级和安装方法都因场地而异。
Winture 采用 Q355B/Q420B 和 ASTM 级钢制造 C 型钢、H 型钢和螺旋桩基础，所有截面均按照 ISO 1461 热浸镀锌至 ≥85μm。我们的内部 CNC 制造线生产的型材符合严格的尺寸公差，并且我们经过 ISO 认证的实验室对每批传入的卷材进行化学成分和机械性能验证。我们的月产能为 30,000 公吨，可在紧张的工期内为 EPC 承包商提供支持 — 从单地点订单到多地点框架供应协议。
01

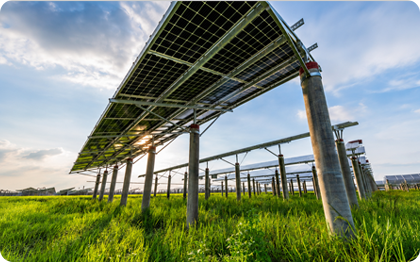

什么是太阳能地面基础？
地基——也称为地桩或柱柱——是被打入或嵌入土壤中以锚定整个太阳能安装结构的钢元件。它们将所有垂直静载荷（面板+货架重量）和横向动态载荷（风、地震）从结构转移到稳定的地面上。
在此阶段错误的桩类型会造成结构性风险和延误。 Winture 的工程团队在制造开始之前审查岩土工程数据和项目规格，以推荐正确的桩类型、埋置深度和镀锌等级，无需额外付费。
02
ISO 认证实验室

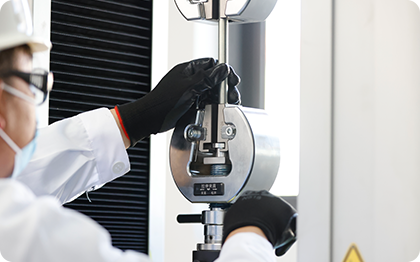

所有 Winture 地面基础产品都经过系统的实验室测试——从原材料卷材到成品镀锌部分。
关键测试包括：化学成分（OES光谱仪）、机械性能（屈服强度、拉伸强度、伸长率）、涂层厚度测量、附着力验证和耐盐雾性能。
03
如何选择合适的桩类型
|
桩型 |
最佳土壤条件 |
典型承载能力 |
安装方法 |
需要具体吗？ |
|
C型钢 |
粘土、沙子、壤土 |
250kN |
嵌入式或螺栓连接 |
选修的 |
|
H型钢 |
岩石、硬土、致密壤土 |
2100kN |
嵌入混凝土浇筑 |
是的 |
|
螺旋桩 |
粘土、沙子、壤土、软土 |
>80 kN（取决于土壤） |
机械拧入 |
不 |
螺旋桩优势：
没有混凝土固化时间意味着安装可以立即进行——这对于打桩和货架安装并行进行的大型公用事业规模项目来说是一个关键优势。
04
基础规格参数
|
范围 |
C型钢基础 |
H型钢基础 |
螺旋桩基础 |
|
材料 |
Q355B/Q420B钢 |
ASTM A36、ASTM A572、EN 10025 |
Q355B/Q420B钢 |
|
防腐处理 |
热镀锌＞85um (ISO 1461) |
热镀锌＞85um (ISO 1461) |
热浸镀锌>85 um (ISO 1461) |
|
部分/规格 |
可定制 |
ASTM A6/A6M 或 EN10034 |
可定制 |
|
承载能力 |
＞50kN |
＞100kN |
＞80 kN（取决于土壤） |
|
适用土壤 |
粘土、沙子、壤土 |
岩石、硬土、壤土 |
粘土、沙子、壤土、软土 |
|
安装方法 |
嵌入式/螺栓连接 |
嵌入混凝土 |
旋入式，无混凝土 |
|
使用寿命 |
＞25岁 |
＞25岁 |
＞25岁 |
太阳能跟踪器项目的典型 H 型钢规格（ASTM 标准）
根据 ASTM 标准，公用事业规模的太阳能跟踪器项目通常指定以下 H 型钢尺寸。
所有部分均可在内部制造；可根据要求提供非标准部分。
|
|
高度（毫米） |
宽度（毫米） |
腹板厚度（毫米） |
法兰厚度（毫米） |
理论重量（kg/m） |
||
|
W4 |
100×100 |
宽4×13 |
106 |
103 |
7.1 |
8.8 |
19.3 |
|
W5 |
130×130 |
宽5×16 |
127 |
127 |
6.1 |
9.1 |
23.8 |
|
W5 |
130×130 |
宽5×19 |
131 |
128 |
6.9 |
10.9 |
28.1 |
|
W6 |
147×100 |
宽6×7 |
147 |
100 |
3.3 |
4.2 |
14.0 |
|
W6 |
150×100 |
宽6×8.5 |
148 |
100 |
4.3 |
4.9 |
13.0 |
|
W6 |
150×100 |
宽6×9 |
150 |
100 |
4.3 |
5.5 |
13.5 |
|
W6 |
150×100 |
宽6×12 |
153 |
102 |
5.8 |
7.1 |
18.0 |
|
W6 |
150×100 |
宽6×16 |
160 |
102 |
6.6 |
10.3 |
24.0 |
|
W6 |
150×150 |
宽6×15 |
152 |
152 |
5.8 |
6.6 |
22.5 |
|
W6 |
150×150 |
宽6×20 |
157 |
153 |
6.6 |
9.3 |
29.8 |
|
W6 |
150×150 |
宽6×25 |
162 |
154 |
8.1 |
11.6 |
37.1 |
|
W8 |
200×100 |
宽8×10 |
200 |
100 |
4.3 |
5.2 |
15.0 |
|
W8 |
200×100 |
宽8×13 |
203 |
102 |
5.8 |
6.5 |
19.3 |
|
W8 |
200×100 |
宽8×15 |
206 |
102 |
6.2 |
8 |
22.5 |
|
W8 |
200×135 |
宽8×14 |
203 |
134 |
5.0 |
6.4 |
21.4 |
|
W8 |
200×135 |
宽8×18 |
207 |
133 |
5.8 |
8.4 |
26.6 |
|
W8 |
200×135 |
宽8×21 |
210 |
134 |
6.4 |
10.2 |
31.3 |
|
W8 |
200×165 |
宽8×24 |
201 |
165 |
6.2 |
10.2 |
35.9 |
|
W8 |
200×165 |
宽8×28 |
205 |
166 |
7.2 |
11.8 |
41.7 |
|
W8 |
200×200 |
宽8×31 |
203 |
203 |
7.2 |
11 |
46.1 |
|
W8 |
200×200 |
宽8×35 |
206 |
204 |
7.9 |
12.6 |
52.0 |
|
W8 |
200×200 |
宽8×40 |
210 |
205 |
9.1 |
14.2 |
59.0 |
|
W8 |
200×200 |
宽8×48 |
216 |
206 |
10.2 |
17.4 |
71.0 |
|
W8 |
200×200 |
宽8×58 |
222 |
209 |
13 |
20.6 |
86.0 |
|
W8 |
200×200 |
宽8×67 |
229 |
210 |
14.5 |
23.7 |
100.0 |
05
保修单
产品质量保证：
各类太阳能地面基础15年，涵盖正常安装和运行条件下的材料缺陷和结构故障（不包括因安装不当、异常外力、外部因素引起的土壤沉降或自然灾害造成的损坏）。
涂层保修：
热镀锌涂层在正常使用条件下无明显腐蚀、剥落或生锈，保质期为 25 年。
环境耐久性 - 附加参考：
对于高腐蚀性环境中的项目，可提供升级的涂层规格。请联系我们的技术团队获取针对特定地点的建议。
06
产品亮点
土壤匹配结构设计
C 型钢、H 型钢和螺旋桩变体经过精心设计，可满足不同的土壤承载力要求 - 从软粘土（螺旋桩，无混凝土）到硬岩（H 型钢，有混凝土）。 Winture 的工程团队会审查岩土技术报告，并在订单确认前推荐最佳的桩类型和埋置深度。

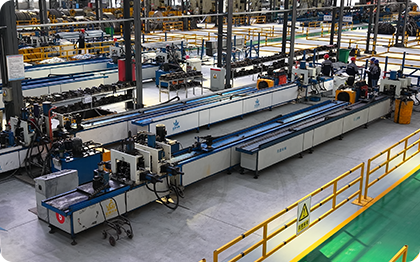

完全内部 CNC 制造
所有 C 型钢、H 型钢和螺旋桩型材均在 Winture 的内部 CNC 生产线上制造，在生产批次中保持严格的尺寸公差。一致的孔图案和截面几何形状消除了现场调整并加快打桩速度。
Tier 1 原材料，100% 来料检验
所有钢材均仅从一级认证钢厂采购。每一批进货的产品在进入生产车间之前都会在 Winture 的 ISO 认证实验室进行化学成分（通过 OES）和机械性能（屈服强度、拉伸强度、伸长率）测试。每次交付时都会提供 MTC 文档。
符合 ISO 1461 标准的热浸镀锌 — 2 条专用生产线
Winture 拥有两条内部镀锌线，使用 99.999% 纯锌锭，实现了 85μm 至 120μm 的涂层厚度（或根据项目规格定制）。镀锌涂层经过内部盐雾测试验证，具有 25 年防腐蚀和剥落涂层保修。

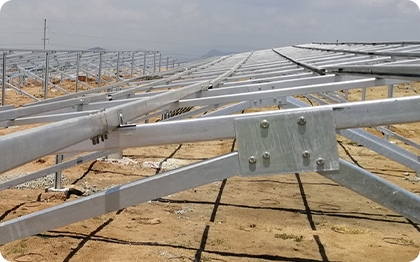

无需现场焊接——快速安装
所有桩与货架的连接均为螺栓连接。无需现场焊接，减少了对现场熟练劳动力的依赖，并加快了安装周期——这是进行并行打桩和模块安装操作的大型地面安装项目的关键优势。
环保、使用寿命长
所有材料均无毒且符合 RoHS 和 REACH 要求。 ≥25 年的结构使用寿命降低了总生命周期成本和更换频率，从而降低了太阳能装置的长期环境足迹。
07
包装及运输
所有 Winture 地面基础产品都经过系统的实验室测试——从原材料卷材到成品镀锌部分。
关键测试包括：化学成分（OES光谱仪）、机械性能（屈服强度、拉伸强度、伸长率）、涂层厚度测量、附着力验证和耐盐雾性能。

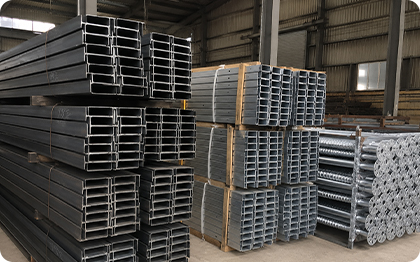

捆绑
相同类型、相同截面的构件采用镀锌钢带捆扎，按型材类型和长度分组，以便现场顺序安装。
颜色编码的捆绑标签
每个捆绑包都标有安装区域代码、型材类型和序列号，与项目 BOM 和安装图纸相匹配，最大限度地减少大型农田项目的现场分类。
托盘包装
捆绑的组件经过托盘包装和拉伸包装，以确保容器稳定性。
标签
每个包装上都贴有产品名称、类别名称、数量、重量、批号和目的地的标签。
集装箱装载
专为标准 20 英尺和 40 英尺集装箱而设计；每批货物均提供装载计划。
08
质量管理
每个农业光伏结构组件均通过 Winture 的全周期 PDCA 质量环：
进料检验在原材料上
生产过程质量控制在成型和冲压过程中
成品质量控制在完成的部分
成品质量控制出门前
单击每个阶段可查看 IQC、IPQC、FQC 和 OQC 中应用的具体检验参数和验收标准。
10
Winture 的价值链

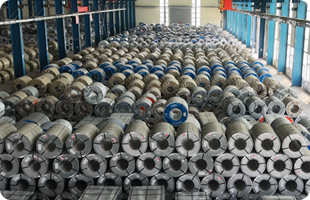

线圈

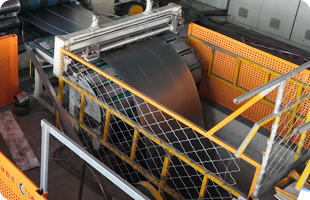

切片

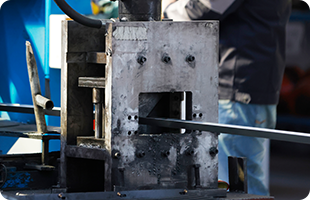

成型

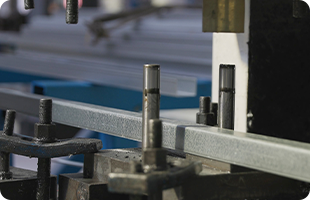

冲孔

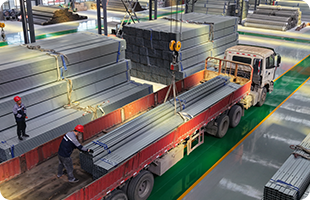

传出

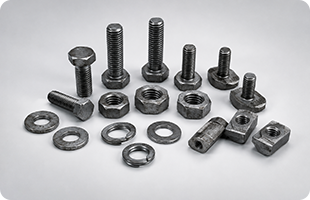

紧固件

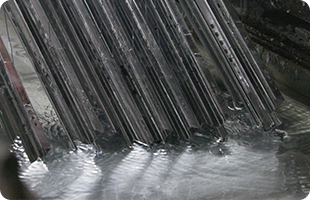

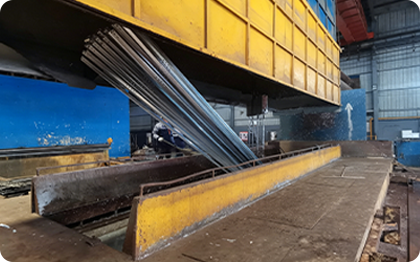

热镀锌

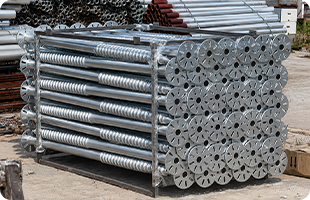

基础
11
为什么选择 Winture 作为太阳能地面基础？
所有 Winture 地面基础产品都经过系统的实验室测试——从原材料卷材到成品镀锌部分。
关键测试包括：化学成分（OES光谱仪）、机械性能（屈服强度、拉伸强度、伸长率）、涂层厚度测量、附着力验证和耐盐雾性能。
土质匹配桩选择无需额外付费：
提交您的岩土技术报告和项目荷载数据——我们的工程团队会在您确认订单之前推荐最佳的桩类型、嵌入深度和涂层等级，从而消除动工前的基础尺寸风险。
极具竞争力的价格：
工厂直接供应以及内部制造和镀锌消除了中间利润——与区域和全球同行相比始终具有竞争力。
100%质量全程可追溯：
每堆离开我们工厂的产品都带有 IQC → IPQC → FQC → OQC 记录，并由我们经过 ISO 认证的内部实验室提供支持。标准提供MTC、尺寸检验报告和涂层测试报告。
准时交货：
优化的生产调度和物流规划可确保满足承诺的交货时间，即使是多站点框架订单也是如此。
无毒、长寿命的材料：
采用符合 RoHS/REACH 标准的材料，结构使用寿命≥25 年，可降低更换频率和长期项目成本。
